●半田(ハンダ)ごて  半田ごてメーカーの製品から、ステンドグラスに使いやすいものを選んでご紹介

白光(はっこー) HAKKO
国内シェア4割を占める半田ごてメーカー↓
http://www.hakko.com/japan/index.html

ヒカル君のはんだ付け奮闘記(HAKKO)↓
http://www.hakko.com/japan/hikaru/pages/index.html


http://www.hakko.com/japan/products/hakko_red.html

一般的な半田ごて
L型半田ごて((上) と直型半田ごて(下)
100Wと80Wがあります

80Wには先がやや丸いチップが
100Wには、こて先ナナメ切りが
付属しています

こて先もイロイロ。 自分で使いやすいものを選びましょう
こて先の形状と名前 :上から
ESS、EBC、EC、ES、ECS



2023:HK557P
板金用大型半田ごて200W
補強棒やクラウンなどに・・・

品番

品 名

コ メ ン ト

会員価格

201-HK503 ハッコーレッド 60W HK503 一般的な家庭用はんだごて 簡易コテ台付
2010

L型半田ごて100W

HK545EC φ8mm コテ先ナナメ切

2010-Q 〃 3本以上 〃 3本以上
2010-B L型半田ごて100W(箱入6本)  上記6本 @1860+税      クーポン対象外
2010-H HK545替ヒーター 上記替ヒーター
2013 L型半田ごて80W

HK537 φ8mm ESS:コテ先 先細

2013-Q 〃 3本以上 〃 3本以上
2013-B L型半田ごて80W(箱入6本)   上記6本 @1800+税      クーポン対象外
2013-H H537替ヒーター 上記替ヒーター
202-HK915 ハッコーポータブル HK915 ハッコーポータブル 60W
2020

直型半田ごて100W

HK790 φ8mm ECSコテ先 曲がりナナメ切

2020-Q 〃 3本以上 〃 3本以上
2020-B 直型半田ごて100W(箱入6本)  上記6本 @1873+税      クーポン対象外
2020-H HK790替ヒーター 上記替ヒーター
2022 直型半田ごて80W

HK780 φ7mm ES コテ先 曲がり先細

2022-Q 〃 3本以上 〃 3本以上
2022-B 直型半田ごて80W(箱入6本) 上記6本 @1550+税      クーポン対象外
2022-H HK780替ヒーター 上記替ヒーター
2023 板金・真鍮用大型半田ごて HK557P 直型200W  こて先φ16mm
2024 板金・真鍮用大型半田ごて HK551P 直型150W
2025 ステーション型半田ごてHK398-01 HK938-01 + HK917 + T10-C6
2026 ステーション型半田ごて FX950-1 HK-FX650   5.2DL付き
2026-52DL FX950用 5.2DL コテ先 センサー内蔵 5.2DL
2028 セラミックヒーター半田ごて60W HK456 6C付 150W相当   手の小さい方は不向き
2029EC6 HK934用 6.5EC こて先 こて先
-

HK537、HK780用コテ先

2030-2034の8mmコテ先 HK545、HK537、HK780用

2030

こて先チップφ8mm直型

φ8mm:直型 (先がナナメ切り) EC

2031 こて先チップφ8mm曲りナナメ切 φ8mm:曲がり 先ナナメ切り ECS
2032 こて先チップφ8mm先細

φ8mm:先細 (先はやや丸です)ESS

2033 こて先チップφ8mm先細 ナナメ φ8mm:先細 ナナメ切り EBC
2034 こて先チップφ8mm曲り先細

φ8mm:曲がり先細 (先はやや丸) ES

-

-

2035から2038のコテ先7mmはHK780用

2035 こて先チップφ7mm先細 ナナメ φ7mm:先細ナナメ切り EBC
2036

こて先チップφ7mm直型

φ7mm:直型 (先がナナメ切り) EC

2037 こて先チップφ7mm先細

φ7mm:先細ESS(先がやや丸です)        欠品・ 廃番

2038 こて先チップφ7mm曲り先細

φ7mm:曲がり先細

203-HK6331 こて台 633-01 水を使わないため、コテ先温度が低下しにくい
203-HK6332 こて台 633-02 スポンジ付き
203-HK599B こて台 599-B 水を使わないコテ先クリーナー 真鍮ワイヤー

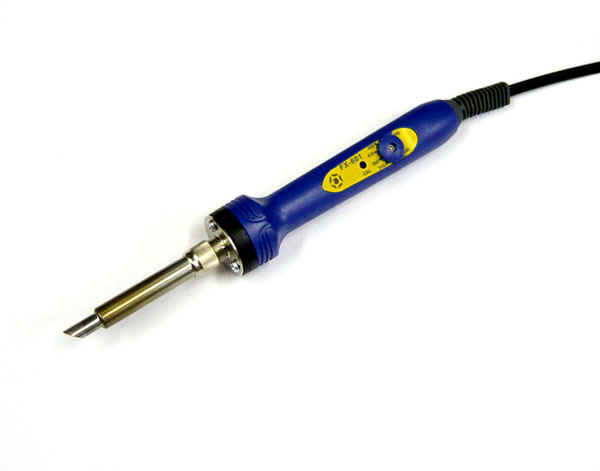

203-FX601-01 FX601-01 温度調節機能付き半田ごて


203-FX601-01 温度調節機能付き半田ごて FX-601-01




http://www.hakko.com/japan/products/hakko_portable.html


Q:ハコーの温度調節機能付き半田ごてを購入しましたが、使用されたようなコゲあとがうっすらと見えます。新品・未使用と思い購
入しましたが、送られてきたものは使用済みの中古ではありませんか? また日本製だと思っていたのに、中国語の説明のような
紙が・・・。 中国製では  ないのなら、何故こんな紙が入っているのでしょうか?

A:温度調節機能付き半田ごては、一品ごとに設定温度校正(検品)を行って  から出荷していますので、このような通電の跡が
残ります。検査済みの印と思ってください。

製品はパッケージに記されているように日本製で、国内の電機メーカーに数多く納入されている機種です。しかし最近は国内
メーカーでも生産部門を中国に移転するケースが多くなり、中国での法規制に対応できるように中国語の説明が同梱されてい
ます。 (この説明書きがないと中国へ輸出できないため)




2028:HK456
セラミックヒーター60W 半田ごて
コテ先 6C付き
全長250mm しっかりとした作りの半田ごてです。
小柄な女性の方にはやや大振りかもしれません。
(女性にはオススメしませんという婉曲表現)


203-HK6331

W84xD18.6mm 380g
特殊クリーナー付き

203-HK6332
こて台HK633-02


203-HK599B:\840-

コテ先温度が低下しにくい
水を使わないコテ先クリーナー
HK599B H71mm

  HAKKO

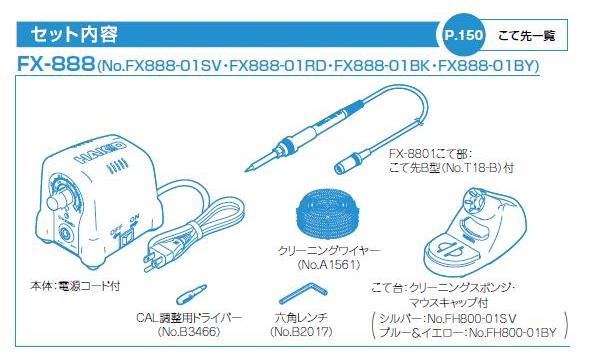

ステーション型半田ごてFX888


http://www.hakko.com/japan/products/hakko_fx950.html
こて先とセンサー・ヒーターが一体に

半田ごて、コテ台、温度調節器のセットです。
202-FX888SV+5C+3P
   通常のセット品に、コテ先5Cと プラグアダプターを
お付けしての販売。 → メーカーHP  黒色/赤色もあり

2026
鉛フリー対応ステーション型半田ごてFX950-1 アナログ表示

(コテ台+コントローラー本体+半田ごて+コテ先のセットです)
替用コテ先 2026-52DL
FX950用ヒーター・センサー内蔵コテ先 5.2DL

大きなフィルター面積をもっています

2300AST:アームスタンド

2303:半田吸煙器 FA-400

2304:半田吸煙器 HK420
HK493より大型です。

品番

品 名

コ メ ン ト

会員価格

2300AST アームスタンド 半田作業の真上に吸煙器を設置することができます
2301 替えフィルター FA400用 (5枚入り)
2303 半田吸煙器 FA-400 FA400 W17xH22cm フィルター1枚付き
2304 半田吸煙器 HK420 特殊活性炭で有害成分を吸着。高さ28cmx幅25cm
2305 替えフィルター HK420用  1枚 24x24x10mm 活性炭20g 最大吸着量6g


品番

品 名

コ メ ン ト

会員価格

204-SS100 SS-1005B 温度調節機能付き半田ごて 40W(80-100W相当) 8D付き
2040-8C コテ先8C CS-100、SL40B、SS1005B用
2040-8D コテ先8D   〃
204-SLL40B L型半田ごて 温調機能付き 40W 温度調節ができるL型半田ごてです

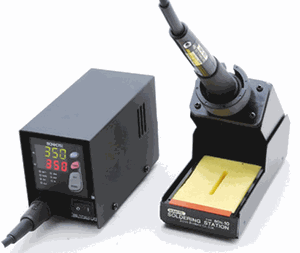

2041-M15TB M15TB デジタル温度管理ステーション型半田ごて


2041-M15TB
コントローラー+本体+こて台

0〜600℃。こて先に、2線式センサーを付けることにより、
LAコントローラーと併用すると本当のこて先温度を
リアルタイムで制御し・表示します。

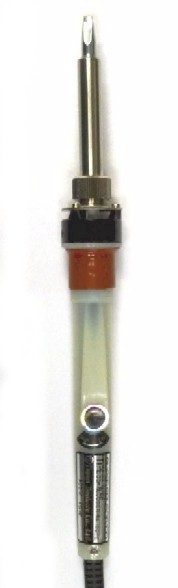

204-SS100
温度調節機能付き半田ごて
スーパーセンサー1005B
全長25cm、約80g 100〜490℃で設定可能。

204-SLL40B

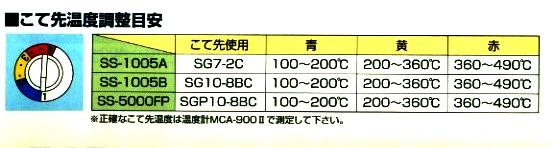

当初温度設定は、目盛りの印を黄色と赤の境目あたりにしてください。この位置でコテ先部分の温度が360℃となります。

赤の上限まで設定を上げると、ヒーターの寿命が極端に短くなります。


太洋電機産業株式会社
http://www.goot.co.jp/
Goot の名称で
知られています。


電圧を35V〜100V
の間で制御

2047:HRC-100
CX100の本体に曲がりのこて先が付いたもの。
ランプやテラリウムなどに便利

2200-11
ミニコントローラー

品番

品 名

コ メ ン ト

会員価格

2044-CXR80 半田ごて CXR-80 軽量ハイパワー38W     5C付き
2044-5C CXR80用 こて先チップ φ5mm ECカット
2045-CXR100 半田ごて CXR100 軽量ハイパワー48Wで100W相当     7C付き
2046 CXR100用 こて先チップ φ7mm Cカット
2047 半田ごて HRC-100 こて先が曲がりのCカット付き半田ごて
2047-R HRC-100RT-7C用 こて先 上記の半田ごての こて先(曲がりのECカット)
2048 HRC-80 CX-80に曲がりのコテ先がついたもの
2048-5CJ CX-80、HRC-80用曲がりこて先 5mm
2054 HRC-401 CX-401に曲がりこて先5mmが付いたもの
2054-5CJ HRC-401用こて先 5mm

Goot 新製品

HRC-80 HRC-401

2048:

2054:

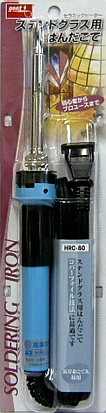

セラミックヒーター 半田ごて HRC-80 38W

温度調節機能付 半田ごて HRC-401 70W

コテ先画像 →使いやすい曲がりコテ先使用

2049+8S
PX-201 センサー内蔵型セラミツクヒーター採用で
こて先温度を正確にコントロール

70Wハイパワーヒーター
通電状態が一目でわかるランプ付き
エルゴグリップで長時間作業も快適

作業後すぐに収納できる耐熱キャップ付

全長210mm・86gの小型軽量

ステンドグラス用として、幅広のこて先(8S)に
仕様変更されています

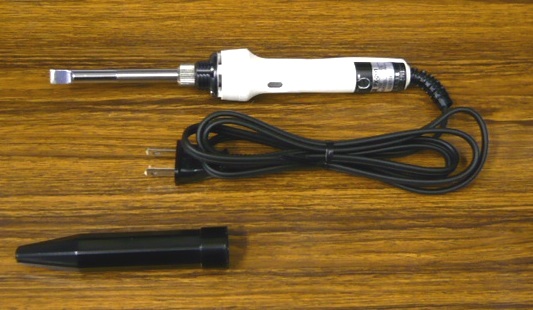

PX-201+8Sの画像




2049+5CR
PX-201
5CR付き

型     番

PX-201

PX-401

定格電圧

100V AC 50/60Hz

消費電力

70W

設定温度範囲

250〜450°C

300〜480°C

絶縁抵抗(500V DC)

100MΩ 500V DC

全長

210mm(コードアーマー除く)

重量

約90g(コード除く)

標準価格

¥7,350

¥8,400

PX-2RT-8S PX-2RT-5C PX-2RT-5D PX-2RT-B



2049+5C PX-201 5C付き 温度調節機能付きセラミック半田ごて 5C付 90g
2049+5C-B PX-201 (1箱9本入り) 〃 1箱9本入り 業務用  @\5200+税 クーポン対象外
2049+5CR PX-201 5CR付き 温度調節機能付きセラミック半田ごて 5CR付 90g

8S付きのPX-201をお求めの場合、そのままでは5Cや5Dなどの他のビットが取り付けられません。
8Sのコテ先は、コテ先とヒーターパイプが一体化されているため、5Cなどを取り付ける場合は2049-AP:\350-を別途お求めいただ

くことになりますのでご注意下さい。

2049-8S PX-201用こて先8S PX-2RT-8S  φ8mm マイナス型
2049-5C PX-201用こて先5C PX-2RT-5C  φ5mm C
2049-5D PX-201用こて先5D PX-2RT-5D  φ5mm D
2049-B PX-201用こて先 PX-2RT-B
2049-AP PX-201用こて先アダプター (ヒーターパイプなど)1組
2049-H PX-201用ヒーター センサー内蔵ヒーター PX-401と共通
2052 PX-401 (SPX-401同等品) 温度調節機能付きセラミック半田ごて 5C付 90g
2052-5C PX-401用こて先 PX-40RT-5C  φ5mmC
2054 HRC-401 温度調節機能付きセラミック半田ごて曲がりコテ先付 90g


221-PX251

PX251(ミニステーション半田ごて)
とコテ台ST-77のセットです。

コテ先はPX-201用と共通です。
このセットには 8Sと5Cの
2つのコテ先が付いています。


もっと大きな画像で見る


ミニステーション型センサー内蔵半田ごてPX251 ← の仕様
ミニステーション半田ごて+コテ台セット

2200-11

ミニコントロラー PC-11

半田ごての温調に ・・・ 50-100%

2200-11-Q 〃 3個以上 〃 3個以上
2201-31 ミニコントロラー PC-31 主にランプの明るさ調節に・・・           0-100%
2201-31-Q 〃 3本以上 〃 3本以上
2205B 吸煙器 SS-10B 小型卓上型    (アース付き) 3P→2Pアダプタ付き
2205F SS-10F SS-10用 フィルター 5枚入り
2210-ST11 こて台 ST11 価格は安いが 基本機能は同じ
2210-ST30 こて台 ST30 収納にも便利な薄型こて台
2210-ST51 リール台ST51 巻半田用リール台
2210-ST77 こて台ST77 セラミックヒーター用
221-PX251 PX251+8S5C+ST77 ミニステーション半田ごて+コテ台セット



仕様変更(パワーアップ及びアース付きの3Pになりました)

●はんだ付け作業時に発生する煙を吸い取り快適な作業環境を提供します。
●特殊活性炭フィルターを使用し本体の前面から約20cmの範囲の煙を吸い取ります。●自立スタンド方式で角度が約35゜まで可変できます。

型番

2205:SS-10B

品名

卓上はんだ吸煙器

定格電圧

100V AC 50/60Hz

消費電力

27W(50Hz)/22W(60Hz)

外形寸法

206(W)×132(L)×207(H)mm

重量

約1.1kg

付属品

替フィルター3枚

電圧を35V〜100Vの間で制御
2200-11:ミニコントローラー

安価ですが、重量があり安定感があります。

2205+3p
半田吸煙器SS-10B

2210-11:Goot こて台 ST11

2210-30
Goot こて台 ST30
2010:L型の半田ごて100Wなどは
置いても不安定なので向きません。

2210-77
こて台 ST77

ヒーター部分が太い半田ごてを
ご使用の場合、こて受口をはずしてください。
2210-51
リール台 ST51


最も基本的なコテ台。 L型半田ごてには向きません。

2106:ソルダースタンド H-6

2108:こて先クリーナー H-8
2010:L型の半田ごて100Wなどは
置いても不安定なので向きません。

品番

品 名

コ メ ン ト

会員価格

2100

替えスポンジ H-108

H-5、8、16の替えスポンジ
2100-Q 〃 3個以上 〃 3個以上
2106. ソルダースタンド H-6 ホルダー付ソルダースタンド:H-16の給水器のない形
2108

こて先クリーナー H-8

簡易型 ソルダースタンド・スポンジに水を含ませ使用

2108-Q 〃 3本以上 〃 3本以上
2108-B こて先クリーナー箱入 上記 H-8 10個 (箱)          クーポン対象外
2110 巻き半田用リール台 巻き半田を収納するリール台
211-P90VA HOZANワイヤーストリッパー ビニール平行コードやVAコード用    (ジーゲル線は不可)
211-P732 HOZAN圧着端子用工具 女性の力でも 軽く圧着
ワイヤーストリッパー211- P90VA
商品説明 ↓
http://www.hozan.co.jp/download/leaflet/P-90-VA.pdf

メーカーHP↓
http://www.hozan.co.jp/catalog/nippa_penchi/wire_stripper.htm

ジーゲル線には使用できません
211-P732
圧着端子用工具



メーカーHP ↓
http://www.hozan.co.jp/catalog/nippa_penchi/crimping_tool.htm


固くて動かないという方へ
完全に圧着されるまでロックされ、
最後まで握りこんでから 開放となります。
8963 ケミカルペーストFS-100 10g こて先が半田をはじいてしまう時・・・

600


ケミカルペースト 使い方 ↓
http://www.hakko.com/japan/hint/kotesaki.html

pencil.gif (136 バイト) こて先洗浄液をこて先クリーナーのスポンジ部分に数滴たらしておくと、こて先の腐食予防となります。

フラックスのついたままの状態で、半田ごてを工具箱などにしまうとこて先チップが腐食します。

こて先がへこんできた、こて先に半田が上手くのらないという方はお試しください。


8955:こて先洗浄剤 100cc   半田ごてのコテ先をきれいに保つ
